Олово - Описание

 Олово (лат. Stannum; обозначается символом Sn) — элемент 14-й группы периодической таблицы химических элементов (по устаревшей классификации — элемент главной подгруппы IV группы), пятого периода, с атомным номером 50. Относится к группе лёгких металлов. При нормальных условиях простое вещество олово — пластичный, ковкий и легкоплавкий блестящий металл серебристо-белого цвета. Олово образует две аллотропические модификации: ниже 13,2 °C устойчиво α-олово (серое олово) с кубической решёткой типа алмаза, выше 13,2 °C устойчиво β-олово (белое олово) с тетрагональной кристаллической решеткой.

  • О1пч - Применение: для производства консервной жести и приготовления химических реактивов
  • О1 - Применение: для производства жести, изготовления прутков, проволоки, ленты и других изделий для электротехнических целей; для изготовления сплавов и припоев
  • О2 - Применение: для изготовления баббитов, сплавов, припоев, оловянного порошка, труб, фольги, лужения
  • О3 - Применение: для изготовления припоев и солей
  • О4 - Применение: для изготовления припоев, баббитов и сплавов, модифицирования серого чугуна
  • ОВЧ000 - Применение: для полупроводниковой техники
  • Олово – относительно мягкий металл, используется в основном как безопасное, нетоксичное, коррозионностойкое покрытие в чистом виде или в сплавах с другими металлами. Главные промышленные применения олова – в белой жести (луженое железо) для изготовления тары, в припоях для электроники, в домовых трубопроводах, в подшипниковых сплавах и в покрытиях из олова и его сплавов. Олово образует различные соединения, многие из которых находят промышленное применение. Наиболее экономически важный оловосодержащий минерал – касситерит (оксид олова). Мировые месторождения касситерита разрабатывают в Юго-Восточной Азии, в основном в Индонезии, Малайзии и Таиланде. Другие важные месторождения касситерита находятся в Южной Америке (Бразилия и Боливия), Китае и Австралии.

    Химический состав различных марок олова:

    Компонетнты

    Марка

    ОВЧ-000 О1 пч О1 О2 О3 О4
    Sn, не менее 99,999 99,915 99,9 99,565 98,49 96,43
    As, не более 0,0001 0,01 0,01 0,015 0,03 0,05
    Fe, не более 0,0001 0,009 0,009 0,02 0,02 0,02
    Cu, не более 0,00001 0,01 0,01 0,03 0,1 0,1
    Pb, не более 0,00001 0,025 0,04 0,25 1 3
    Bi, не более 0,000005 0,01 0,015 0,05 0,06 0,1
    Sb, не более 0,00005 0,015 0,015 0,05 0,3 0,3
    S, не более - 0,008 0,007 0,016 0,02 0,02
    Zn, не более 0,00003 0,002 0,002 0,002 - -
    Al, не более 0,0003 0,002 0,002 0,002 - -
    Ga, не более 0,00005 - - - - -
    Ag, не более 0,000005 - - - - -
    Au, не более 0,00001 - - - - -
    Co, не более 0,00001 - - - - -
    Ni, не более 0,00001 - - - - -
    Примесей 0,001 0,085 0,1 0,435 1,51 3,51



    Форма поставки изделий из олова:
    Олово марок О1пч, О1, О2, О3, О4 изготовляют в чушках массой 24-26 кг, марки ОВЧ-000 - в чушках массой 5-6 кг или прутках массой 0,25 кг. По согласованию олово марок О1пч, О1 может поставляться в блоках массой до 1200 кг.

    Области применения различных марок олова:
    ОВЧ-000 - особо чистое, для полупроводниковой техники О1 пч - для пищевой промышленности, для лужения жести О1 - для лужения жести, изготовления припоев О2-О4 - для изготовления баббитов, припоев, труб, фольги, лужения кухонной утвари



    СВОЙСТВА b -ОЛОВА
    Атомный номер 50
    Атомная масса 118,710
    Изотопы
    стабильные 112, 114–120, 122, 124
    нестабильные 108–111, 113, 121, 123, 125–127
    Температура плавления, ° С 231,9
    Температура кипения, ° С 2625
    Плотность, г/см 3 7,29
    Твердость (по Бринеллю) 3,9
    Содержание в земной коре, % (масс.) 0,0004
    Степени окисления 6





    Физические свойства олова:
    Олово – мягкий серебристо-белый пластичный металл (может быть прокатан в очень тонкую фольгу – станиоль) с невысокой температурой плавления (легко выплавляется из руд), но высокой температурой кипения. Олово имеет две аллотропные модификации: a -Sn (серое олово) с гранецентрированной кубической кристаллической решеткой и b -Sn (обычное белое олово) с объемноцентрированной тетрагональной кристаллической решеткой. Фазовый переход b -> a ускоряется при низких температурах (–30 0 С) и в присутствии зародышей кристаллов серого олова. Чистое олово обладает низкой механической прочностью при комнатной температуре (можно согнуть оловянную палочку, при этом слышится характерный треск, обусловленный трением отдельных кристаллов друг о друга) и поэтому редко используется. Однако оно легко образует сплавы с большинством других черных и цветных металлов. Оловосодержащие сплавы обладают прекрасными антифрикционными свойствами в присутствии смазки, поэтому широко используются как материал подшипников.

    Химические свойства олова:
    При комнатной температуре олово химически инертно к кислороду и воде. На воздухе олово постепенно покрывается защитной оксидной пленкой, которая повышает его коррозионную стойкость. С химической инертностью олова и его оксидной пленки в обычных условиях связано использование его в покрытии жестяной тары для продуктов питания, прежде всего – консервных банок. Олово легко наносится на сталь и продукты его коррозии безвредны. В соединениях олово проявляет две степени окисления: +2 и +4, причем соединения олова(II) в большинстве своем относительно нестабильны в разбавленных водных растворах и окисляются до соединений олова(IV) (их используют иногда как восстановители, например SnCl 2 ). Разбавленные соляная и серная кислоты действуют на олово очень медленно, а концентрированные, особенно при нагревании, растворяют его, причем в соляной кислоте получается хлорид олова(II), а в серной – сульфат олова(IV). С азотной кислотой олово реагирует тем интенсивнее, чем выше концентрация и температура: в разбавленной HNO 3 образуется растворимый нитрат олова(II), а в концентрированной HNO 3 – нерастворимая b -оловянная кислота H 2 SnO 3 . Концентрированные щелочи растворяют олово с образованием станнитов – солей оловянистой кислоты H 2 SnO 2 ; в растворах станниты существуют в гидроксоформе, например Na 2 [Sn(OH) 4 ]. Наибольшее промышленное значение соединения олова(II) имеют в производстве гальванических покрытий. Соединения олова(IV) находят обширное промышленное применение. Оксиды олова амфотерны, проявляют и кислотные, и основные свойства. Оксид олова(IV) встречается в природе в виде минерала касситерита, а чистый SnO 2 получают из чистого металла; диоксид олова SnO 2 применяется для приготовления белых глазурей и эмалей. Из SnO 2 при взаимодействии со щелочами получают станнаты – соли оловянной кислоты, наиболее важные из которых – станнаты калия и натрия; растворы станнатов находят широкое применение как электролиты для осаждения олова и его сплавов. SnCl 4 – тетрахлорид олова, исходное соединение для многих синтезов других соединений олова, включая и оловоорганические.

    Применение олова:
    В современном мире более трети добываемого олова расходуется на изготовление пищевой жести и емкостей для напитков. Жесть в основном состоит из стали, но имеет покрытие из олова обычно толщиной менее 0,4 мкм.

    Сплавы: Одна треть олова идет на изготовление припоев. Припои – это сплавы олова в основном со свинцом в разных пропорциях в зависимости от назначения. Сплав, содержащий 62% Sn и 38% Pb, называется эвтектическим и имеет самую низкую температуру плавления среди сплавов системы Sn – Pb. Он входит в составы, используемые в электронике и электротехнике. Другие свинцово-оловянные сплавы, например 30% Sn + 70% Pb, имеющие широкую область затвердевания, используются для пайки трубопроводов и как присадочный материал. Применяются и оловянные припои без свинца. Сплавы олова с сурьмой и медью используются как антифрикционные сплавы (баббиты, бронзы) в технологии подшипников для различных механизмов. Современные оловянно-свинцовые сплавы содержат 90–97% Sn и небольшие добавки меди и сурьмы для увеличения твердости и прочности. В отличие от ранних и средневековых свинецсодержащих сплавов, современная посуда из cплавов олова безопасна для использования.

    Покрытия из олова и его сплавов: Олово легко образует сплавы со многими металлами. Оловянные покрытия имеют хорошее сцепление с основой, обеспечивают хорошую коррозионную защиту и красивый внешний вид. Оловянные и оловянно-свинцовые покрытия можно наносить, погружая специально приготовленный предмет в ванну с расплавом, однако большинство оловянных покрытий и сплавов олова со свинцом, медью, никелем, цинком и кобальтом осаждают электролитически из водных растворов. Наличие большого диапазона составов для покрытий из олова и его сплавов позволяет решать многообразные задачи промышленного и декоративного характера.

    Соединения: Олово образует различные химические соединения, многие из которых находят важное промышленное применение. Кроме многочисленных неорганических соединений, атом олова способен к образованию химической связи с углеродом, что позволяет получать металлоорганические соединения, известные как оловоорганические. Водные растворы хлоридов, сульфатов и фтороборатов олова служат электролитами для осаждения олова и его сплавов. Оксид олова применяют в составе глазури для керамики; он придает глазури непрозрачность и служит красящим пигментом. Оксид олова можно также осаждать из растворов в виде тонкой пленки на различных изделиях, что придает прочность стеклянным изделиям (или уменьшает вес сосудов, сохраняя их прочность). Введение станната цинка и других производных олова в пластические и синтетические материалы уменьшает их возгораемость и препятствует образованию токсичного дыма, и эта область применения становится важнейшей для соединений олова. Огромное количество оловоорганических соединений расходуется в качестве стабилизаторов поливинилхлорида – вещества, используемого для изготовления тары, трубопроводов, прозрачного кровельного материала, оконных рам, водостоков и др. Другие оловоорганические соединения используются как сел

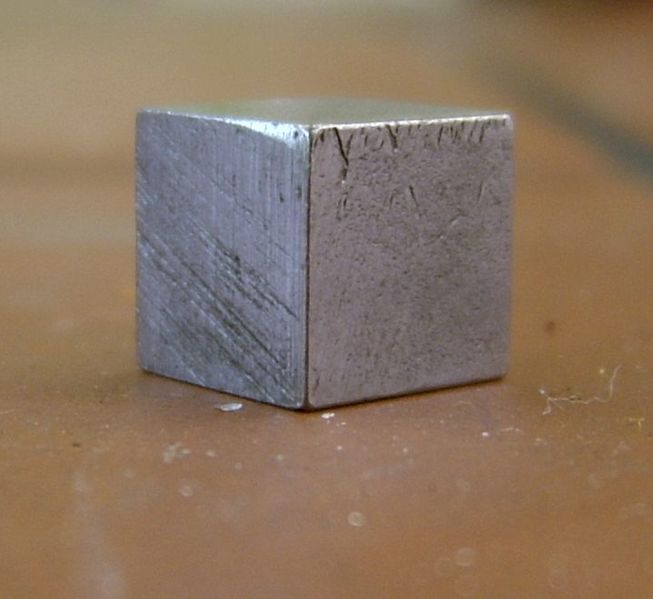

Оловянный куб
Оловянный куб

ГОСТы и ТУ

Полезная информация
